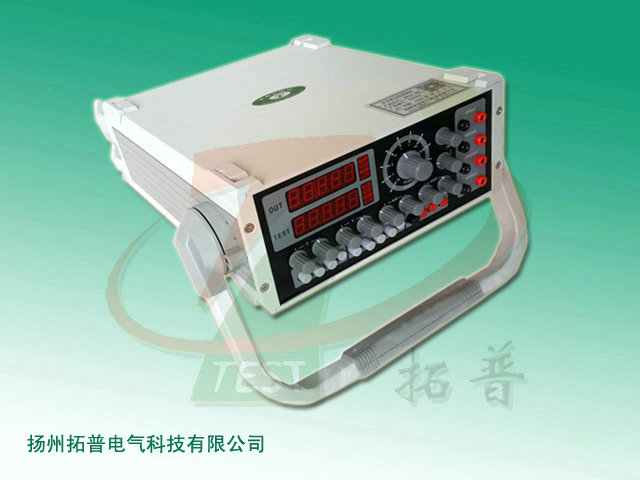

- 多功能過程校驗儀
){kind=small}
設備概述
TPHJY-605 多功能過程校驗儀是一款集數顯式電壓、電流、頻率的多功能過程校驗儀、Pt100鉑電阻溫度模擬標準信號源、數字式電壓、電流、頻率測量功能于一體的高精度、高分辨率、多用途型自動化儀表校準儀器。
該設備具有信號輸出和測試功能，可校驗以下各類儀表：以模擬量輸入輸出的傳感器、變送器、調節器、記錄儀、智能流量積算儀、電/氣執行器等常規的工業自動化儀表。還可以用于校驗和整定計算機一系列接口板卡，如電阻板、A/D板、D/A板等。可廣泛應用于電力、石油、化工、冶煉、造紙、發電、地鐵軌道交通、儀表行業及科研部門等領域。
其技術性能符合電II型、電III型自動化儀表校驗標準，工作環境符合GB6587.1-86《電子測量儀器環境試驗總綱》中兩組儀器的有關規定。
它與同類儀表相比具有以下特點：
1、功能較全，它幾乎包括了自動化儀表所有的電信號；精度高、體積小、重量輕，尤其可直接應用于現場，對各種工業過程控制的自動化儀表實施現場調校、檢修。
2、可同時輸出三路有源毫安信號，方便了需多路輸入信號儀表（如智能流量積算儀、彎管流量計等）的校驗和檢修。
3、有寬量程的交流工作電壓范圍（180～260V.AC），能適應工業現場惡劣的工作環境。
4、儀表可同時工作在測量和輸出狀態，有兩個四位半LED顯示器，每個顯示器有四只單位顯示燈，分別顯示mA、mV、V、kHz。通過選擇可同時顯示輸出值及其單位和測量值及其單位。
功能特點
一、輸出功能
1、有可作為兩線制變送器使用的0～25.00V.DC連續可調工作電源，有一路0～199.99mV.DC直流電壓信號，可作為各種熱電偶的模擬輸出信號。
2、具有兩路Pt100熱電阻模擬器，可輸出Pt100鉑電阻－50℃、－20℃、－3℃、－8℃、0℃、7℃、11℃、50℃、100℃、150℃、160℃、170℃、190℃、200℃、250℃、300℃的模擬電阻信號，可作溫度變送器輸入信號使用（此功能為部分客戶要求新增加，指標參數如有偏差僅供參考）。
3、有三路有源電流輸出：其中兩路0～22.00mA.DC，一路0～19.999mA.DC。可作為II、III型儀表的輸入或輸出信號用，在現場校驗時可模擬II、III型變送器。
4、有一路5Hz～1.9999kHz頻率信號輸出，可作為渦街流量計、渦輪流量計二次儀表輸入信號。
二、測量功能
1、可測量0～40V.DC的電壓信號；
2、可測量0～199.99mV.DC的電壓信號；
3、可測量0～100.00mA.DC的電流信號；
4、可測量5Hz～1.9999kHz的TTL電平頻率信號和渦街流量計、渦輪流量計的頻率信號。
技術指標
1、直流電壓輸出
（1）輸出量程范圍：0～25.00V 準確度：±（0.1%讀數+5字） 分辨率：10mV
（2）輸出量程范圍：0～199.99mV 準確度：±（0.05%讀數+10字） 分辨率：10μV
注：儀表直流電壓源輸出0～25.00V.DC，40mA，請不要短路或超負載操作，否則負載過大會燒壞儀表此項功能。
2、直流電流輸出
（1）輸出量程范圍：0～22.00mA（I路） 準確度：±（0.05%讀數+5字） 分辨率：10μA
（2）輸出量程范圍：0～22.00mA（II路） 準確度：±（0.05%讀數+5字） 分辨率：10μA
（3）輸出量程范圍：0～19.999mA（III路） 準確度：±（0.05%讀數+10字） 分辨率：1μA
3、輸出頻率
（1）量程范圍：5Hz～1.9999kHz 準確度：±（0.05%讀數+15字） 分辨率：1Hz
4、熱電阻模擬輸出
（1）熱電阻類型：Pt100 量程范圍：-50～400℃ 輸出精度：±0.1%
5、直流電壓測量
（1）量程范圍：0～40V 準確度：±（0.1%讀數+5字） 分辨率：0.01V 內阻：＞10MΩ
（2）量程范圍：0～199.99mV 準確度：±（0.05%讀數+5字） 分辨率：10μV 內阻：＞10MΩ?
6、直流電流測量
（1）量程范圍：0～100.00mA 準確度：±（0.05%讀數+5字） 分辨率：10μA 內阻：10Ω
7、頻率測量
（1）量程范圍：5～1.9999kHz 準確度：±（0.05%讀數+10字） 分辨率：1Hz 內阻：＞10MΩ
8、工作電源：AC 220V±20%（50Hz±2）
9、使用環境：溫度范圍：-10℃～+50℃
相對濕度：+40℃ 80%RH
友情提醒：購置儀器儀表要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
